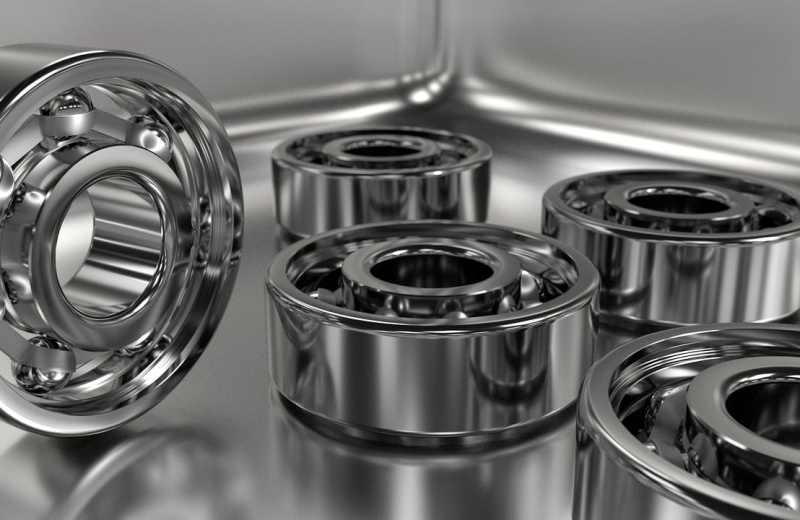

Правильный выбор размера подшипника — ключевой фактор надежности механических систем. Современный рынок предлагает подшипники различных размеров — от миниатюрных изделий диаметром 1 мм до крупногабаритных конструкций диаметром несколько метров. Понимание размерных стандартов и принципов классификации позволяет инженерам принимать обоснованные решения при проектировании и ремонте оборудования.
Размерные характеристики подшипников стандартизированы международными и национальными нормами. Основные параметры включают внутренний диаметр (d), наружный диаметр (D) и ширину (B) для радиальных подшипников или высоту (H) для упорных. Эти размеры определяют не только возможность установки, но и эксплуатационные характеристики изделия.
Стандартизация размеров подшипников
Международный стандарт ISO 15 устанавливает основные размеры подшипников качения. Размерные ряды построены по геометрической прогрессии, что обеспечивает рациональное покрытие диапазона потребностей. Внутренние диаметры в миллиметрах составляют последовательность: 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 17, 20, 25, 30 и далее с определенным шагом.
Российский ГОСТ 3478 в основном соответствует международным стандартам, но имеет некоторые национальные особенности. Это обеспечивает взаимозаменяемость отечественных и импортных подшипников в большинстве случаев. Для специальных применений существуют дополнительные размерные ряды и нестандартные исполнения.
Система обозначений размеров включает цифровой код, где определенные разряды указывают на внутренний диаметр подшипника. Например, в обозначении 6205 цифра "05" означает внутренний диаметр 25 мм (5 ? 5). Понимание этой логики упрощает подбор нужного типоразмера без обращения к справочным таблицам.
Категории подшипников по размерам
Миниатюрные подшипники с внешним диаметром до 22 мм применяются в точных приборах, часовых механизмах, медицинском оборудовании. Их изготовление требует особо точных технологий и специальных материалов. Несмотря на малые размеры, такие подшипники должны обеспечивать высокую точность вращения и долговечность.
Стандартные подшипники диаметром от 22 до 200 мм составляют основную массу применений в машиностроении. Эти размеры покрывают потребности автомобилестроения, станкостроения, бытовой техники. Широкая стандартизация обеспечивает доступность и взаимозаменяемость таких подшипников.
Крупногабаритные подшипники диаметром свыше 200 мм используются в тяжелом машиностроении, энергетике, металлургии. Их проектирование и изготовление требует специальных технологий и оборудования. Такие подшипники часто изготавливаются по индивидуальным заказам с учетом конкретных условий эксплуатации.
Практические аспекты выбора размеров
При определении размеров подшипника учитывают не только геометрические ограничения, но и эксплуатационные требования. Увеличение размеров подшипника повышает его грузоподъемность, но снижает предельную частоту вращения. Для высокоскоростных применений выбирают подшипники минимально возможных размеров.
Тепловыделение в подшипнике пропорционально квадрату скорости и линейным размерам. Поэтому для интенсивных режимов работы требуется тщательный расчет тепловых режимов. Системы охлаждения и смазки должны соответствовать размерам и скоростным характеристикам подшипника.
Допуски посадочных поверхностей связаны с размерами подшипника. Для малых размеров применяются более жесткие допуски, что требует повышенной точности обработки валов и корпусов. При больших размерах допустимы большие отклонения, но возрастают требования к монтажу и центровке.
Специальные размерные решения
Дюймовые подшипники применяются в оборудовании американского и британского производства. Их размеры выражаются в дюймах и долях дюйма, что требует специальных таблиц для перевода в метрическую систему. При замене метрических подшипников на дюймовые необходимо учитывать возможные отклонения размеров.
Подшипники с модифицированными размерами создаются для специальных применений. Это могут быть увеличенные наружные диаметры при стандартном внутреннем, измененные ширины, специальные фаски. Такие решения позволяют оптимизировать конструкцию узла без изменения основных компонентов.
Комбинированные подшипниковые узлы объединяют несколько подшипников разных размеров в одном корпусе. Это решение применяется в сложных механизмах, где требуется воспринимать различные типы нагрузок. Проектирование таких узлов требует тщательного анализа распределения нагрузок и деформаций. Важно также учесть требования к вспомогательному оборудованию, например, если необходим регулятор давления воды для систем охлаждения крупногабаритных подшипниковых узлов.
Экономические аспекты размерного выбора
Стоимость подшипников возрастает нелинейно с увеличением размеров. Миниатюрные и особо крупные подшипники обычно дороже стандартных размеров из-за сложности изготовления и малых объемов производства. Оптимизация размеров на стадии проектирования может существенно снизить затраты.
Стандартизация размеров в рамках одного проекта упрощает снабжение и обслуживание. Использование ограниченной номенклатуры типоразмеров снижает складские запасы и облегчает подготовку ремонтного персонала. При серийном производстве это дает значительную экономию.
- Определение эксплуатационных требований к подшипниковому узлу
- Расчет необходимых размеров исходя из нагрузок и условий работы
- Выбор ближайшего стандартного размера из каталога
- Проверка совместимости с конструкцией узла
- Анализ экономической эффективности выбранного решения
